GKD型礦用低壓開關柜
產品介紹:
GKD型產品符合GB12173-1990《礦用一般型電氣設備》、GB/T4048.1-1993《低壓開關設備和控制設備》、GB7251.1-97《低壓成套開關設備和控制設備型式試驗和部分型式試驗設備》等標準的相關要求。
產品特點:
開關柜主要技術性能符合GB12173礦用一般型電氣設備的各項規定,電氣間隙,爬電距離及耐濕熱性均符合企標Q/TF202-2015的規定。配電柜主要元件均為國內新技術產品和引進技術生產的產品或按需方指定品牌,適合井下額定電壓660V、380V、1140V供電系統的要求。
開關柜是根據礦山井下配電、本著安全、經濟、合理、可靠的原則而設計的新型礦用低壓配電柜。產品具有分?jǐn)嗄芰Ω撸瑒訜岱€(wěn)定性好,結構新穎、合理,電氣方案切合實際,系列性、適用性強、防護等級高等特點,同時具有防滴漏、防潮、帶漏電保護功能。
礦用低壓開關柜的設計、制造做到了技術先進、經濟合理、安全適用、設計規范、確保質量。礦用低壓開關柜中的母線、斷路器等電氣設備設計成能承受任何進、出線和母線短路時的Z大機械應力和熱應力。所有低壓母線采用絕緣母線,所有開關柜中的元件和附件均采用阻燃材料制造。
開關柜為金屬非金屬礦山礦用產品,安全標志為“KA”。
主要技術參數:
項目 |
參數 |
額定沖擊耐受電壓 |
8KV、12KV |
斷路器額定極限短路分?jǐn)嗄芰?/font> |
按客戶要求 |
斷路器額定運行短路分?jǐn)嗄芰?/font> |
按客戶要求 |
斷路器短路耐受電流 |
按客戶要求 |
防護等級 |
IP54 |
輔助回路的額定電壓 |
交流:100V、220V、380V;直流:110V、220V |
符合國家標準:GB/T12173-2008、 Q/TF 202-2015。
柜體規格尺寸:
高度 × 寬度× 深度
1800(2000、2200)× 600 × 600(800)
1800(2000、2200)×800 × 600(700)
1800(2000、2200)×1000 × 600(800)
可根據用戶要求特殊設計。
主要用途:
本開關柜適用于煤礦無瓦斯、無粉塵爆炸場所及非煤礦山等其它類似的礦井下中央控制室、井底停車場、主要通風道機電峒室的供電系統中,為380V~660V系統中的動力、配電、照明、電機及其它電氣設備受電、饋電、控制和保護及電源變換設備,本開關柜同樣適用于地面變電站和冶金、化工、電力等部門的供電系統。

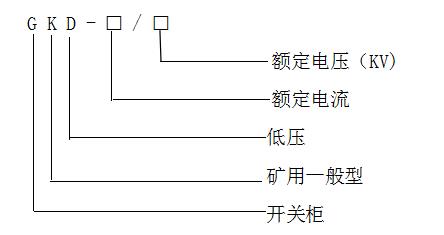

型號說明:

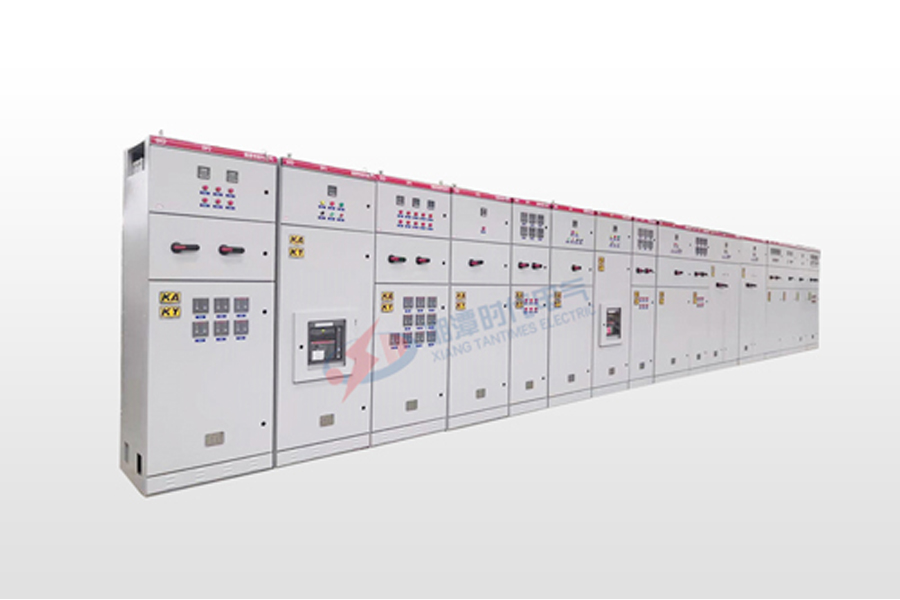

產品展示:
